Bearbeite alle Aufgaben. Rechenaufgaben mit den angegebenen Einheiten und in ganzen bzw. sinnvoll gerundeten Zahlen. Für Norm-Aufgaben (Expositionsklassen, Konformitätsprüfung, Betonentwurf) den Anhang weiter unten nutzen. Deine Eingaben werden erst mit dem Kopieren-Button gesammelt.
Ihre Mindestanforderungen haben ergeben, dass ein Beton der Mindestdruckfestigkeitsklasse C35/45 und ein w/z-Wert von ≤ 0,5 erforderlich ist. Aus Konsistenzgründen soll der w/z-Wert nicht unter 0,4 fallen. Welche Zementfestigkeitsklasse ist erforderlich? Geben Sie Ihre Zwischenwerte an.
f_ck,wet,cube =N/mm²
f_cm,cube,wet =N/mm²
f_cm,cube,dry =N/mm²
gewählt w/z =
Zementfestigkeitsklasse:
Aufgrund von Lieferschwierigkeiten ist aktuell nur Zement der Festigkeitsklasse CEM 32,5 verfügbar. Welchen äquivalenten w/z-Wert müssen Sie wählen, um trotzdem auf eine Festigkeit von f_cm,cube,dry = 35 N/mm² zu kommen?
w/z_eq =
Beantworten Sie die folgenden Teilfragen zu den k-Werten.
Wie hoch ist der k-Wert von Flugasche?
k_f =
Wie hoch ist der k-Wert von Silicastaub?
k_s =
Warum wird der k-Wert von Flugasche und Silicastaub beim w/z-Wert berücksichtigt?

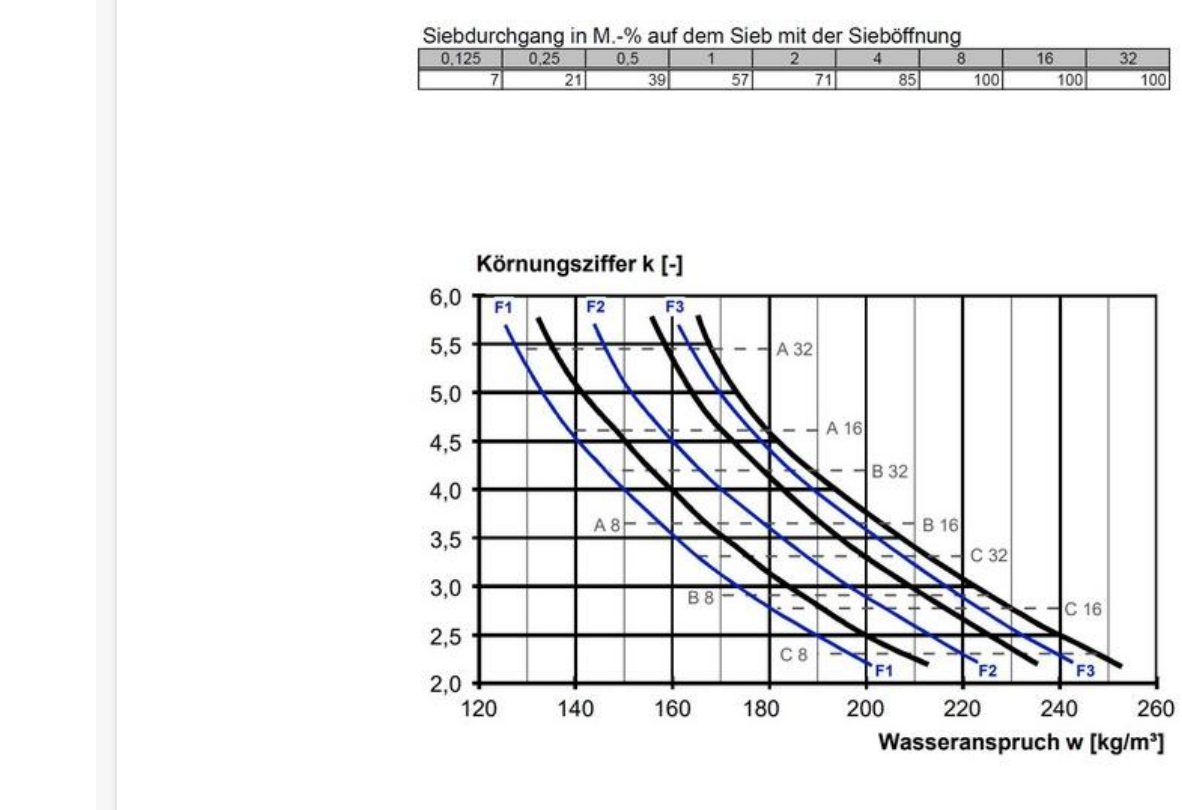

Sie möchten ein Außenbauteil aus Stahlbeton herstellen. Es wird eine Druckfestigkeitsklasse von C30/37 benötigt und es soll die Sieblinie C8 eingesetzt werden. Ihr Kollege hat aus den Walz-Kurven schon einen benötigten w/z-Wert von 0,58 ermittelt. Bestimmen Sie für den Betonentwurf noch den Wassergehalt und den Zementgehalt für eine Konsistenzklasse F2. Tragen Sie Ihre Ergebnisse in die Felder ein.
Körnungsziffer:
D-Summe:
Wasseranspruch:kg/m³
Zementgehalt:kg/m³
Nennen und erläutern Sie zwei Möglichkeiten, wie die Konsistenz eines Frischbetons erhöht werden kann, ohne den w/z-Wert zu verändern!
Wie hoch ist der maximal anrechenbare Flugaschegehalt bezogen auf den Zementgehalt im Betonentwurf?
max. anrechenbarer Flugaschegehalt:
