Hinweise
Bearbeite alle Aufgaben. Rechenaufgaben mit den angegebenen Einheiten und in ganzen bzw. sinnvoll gerundeten Zahlen. Für Norm-Aufgaben (Expositionsklassen, Konformitätsprüfung, Betonentwurf) den Anhang weiter unten nutzen. Deine Eingaben werden erst mit dem Kopieren-Button gesammelt.
Sie haben die Aufgabe, einen Beton für eine Außentreppe für das CARL in Aachen zu konzipieren. Die Treppe ist nicht vor Witterung geschützt. Es soll ein Beton aus Portlandzement und Flugasche eingesetzt werden. Das Größtkorn beträgt 16 mm. Geben Sie die passenden Expositionsklassen nach DIN 1045-2:2008-08 an.
Nutze den Anhang „Expositions- und Feuchtigkeitsklassen“ weiter unten auf der Seite.
Welche Mindestanforderungen ergeben sich aus den gewählten Expositionsklassen für die Außentreppe?
w/z ≤
Mindestdruckfestigkeitsklasse:
z ≥ kg/m³
Mindestluftgehalt: Vol.-%
Bestimmen Sie den Gehalt an Gesteinskörnung und den äquivalenten Wasserzementwert!
| Menge | Dichte in kg/m³ | |
|---|---|---|
| Zementgehalt | 270 kg/m³ | 3100 |
| Flugasche | 80 kg/m³ | 2300 |
| Wassergehalt | 150 kg/m³ | 1000 |
| Luftporen | 1,5 Vol.-% | |
| Gesteinskörnung | 2600 |
Menge der Gesteinskörnung: kg/m³
Äquivalenter Wasserzementwert:
a) Nennen Sie zwei Verfahren, mit denen die Frischbetonkonsistenz ermittelt werden kann. Für welche Betone sind die Verfahren jeweils geeignet? b) Warum ist die Einhaltung der vorgegebenen Konsistenz wichtig?
a) Verfahren und jeweilige Eignung
b) Bedeutung der Konsistenz
Nennen Sie drei Aspekte, die während und nach dem Einbau von Transportbeton auf der Baustelle berücksichtigt werden müssen. Erläutern Sie jeweils kurz, welche Maßnahmen sinnvoll sind.
Neben der Konsistenz wird auf der Baustelle der Luftgehalt des Frischbetons bestimmt. Wieso ist dieser Kennwert für manche Baumaßnahmen von besonderer Bedeutung und wie wird er ermittelt?
📎 Anhänge zu diesem Block (DIN-Tabellen & Diagramme)

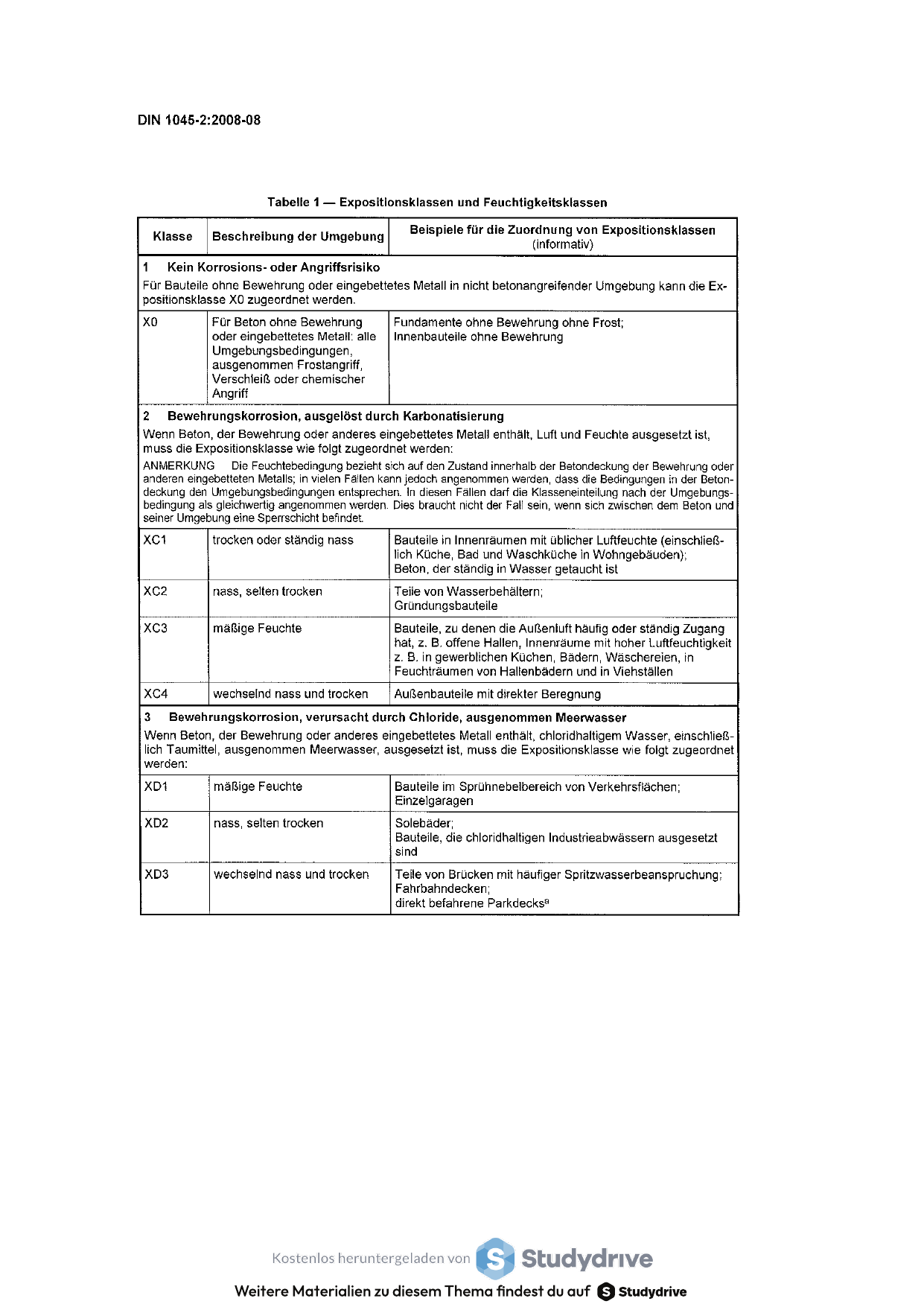

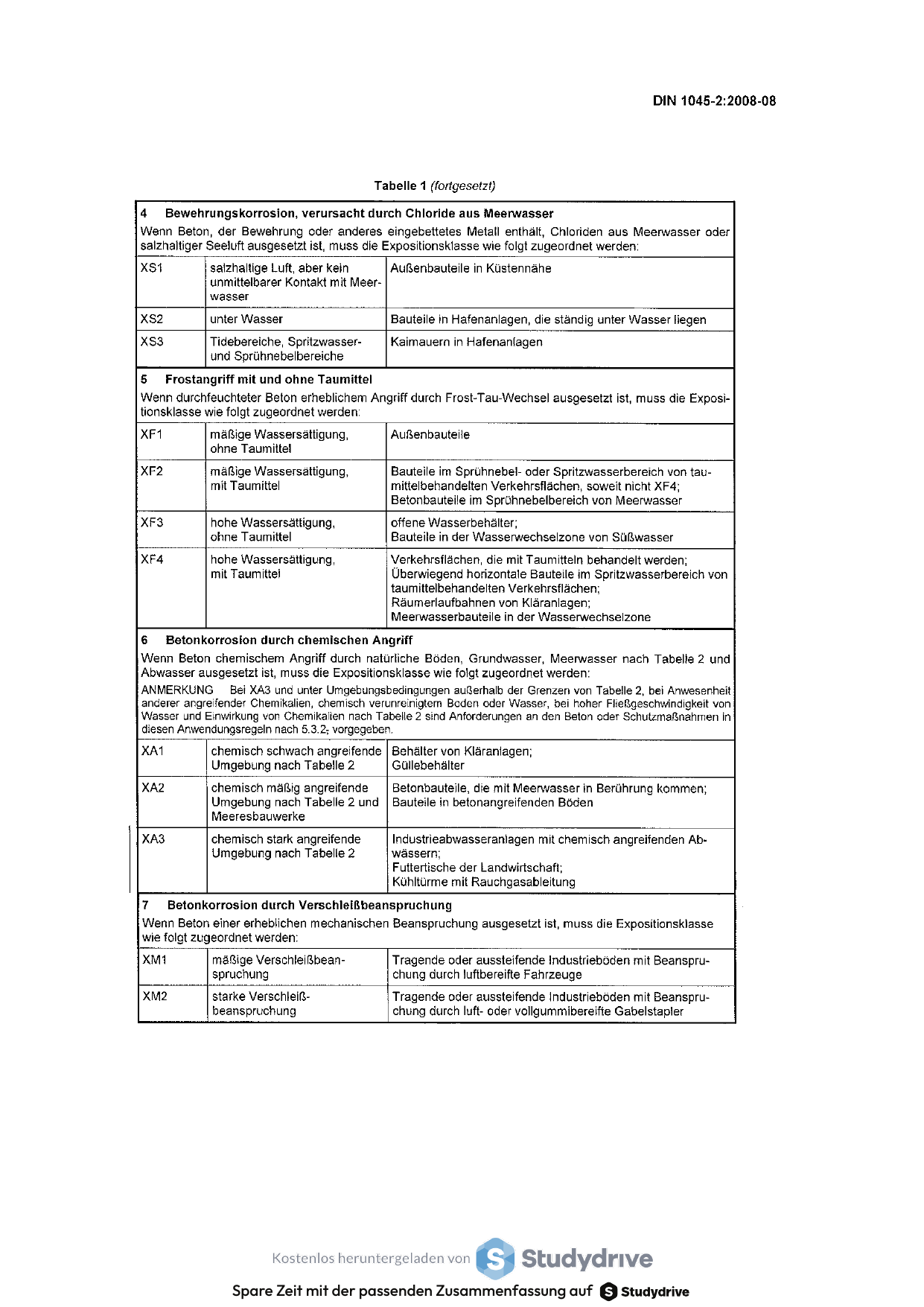

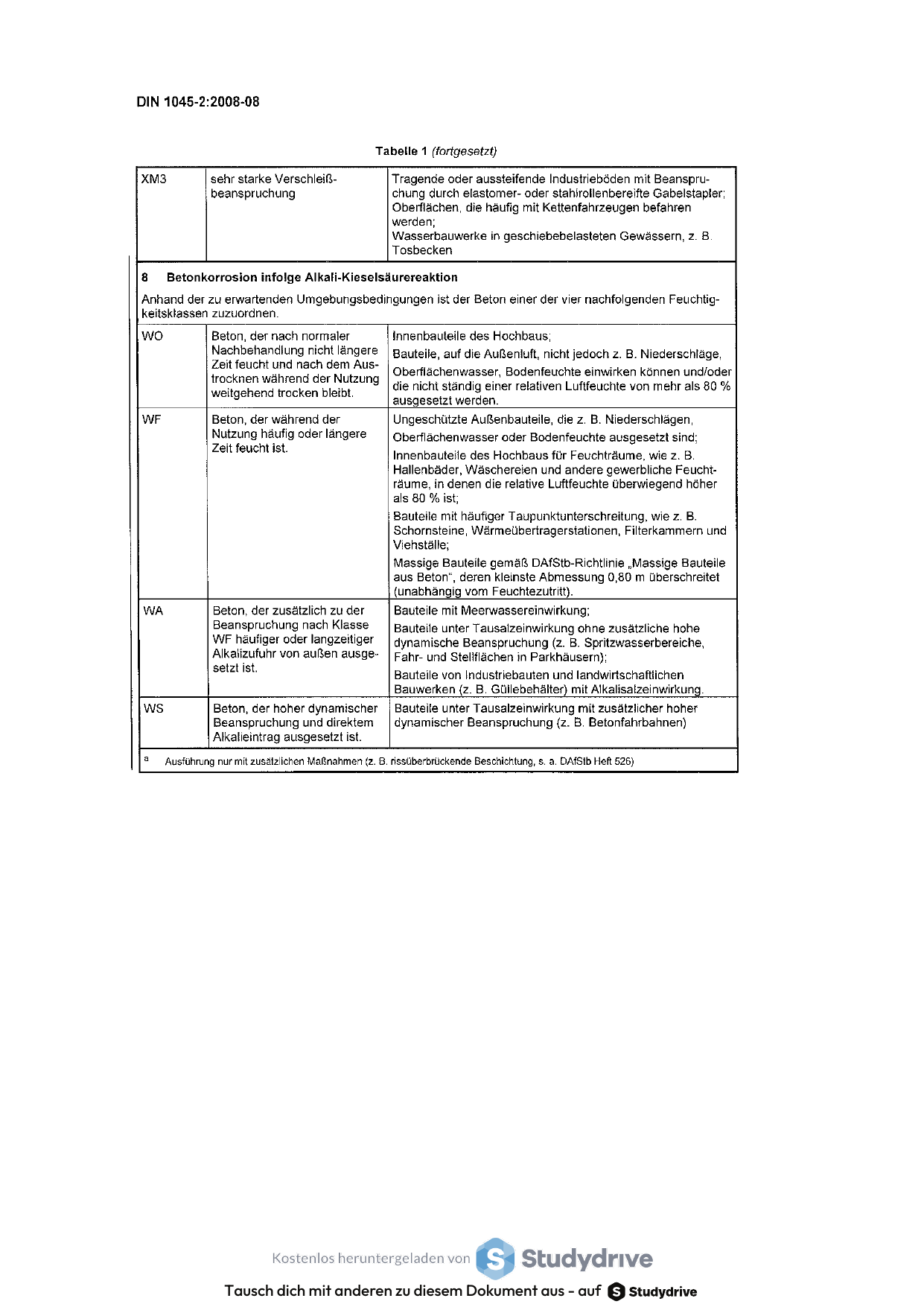

Expositions- und Feuchtigkeitsklassen (DIN 1045-2:2008-08, Tabelle 1)

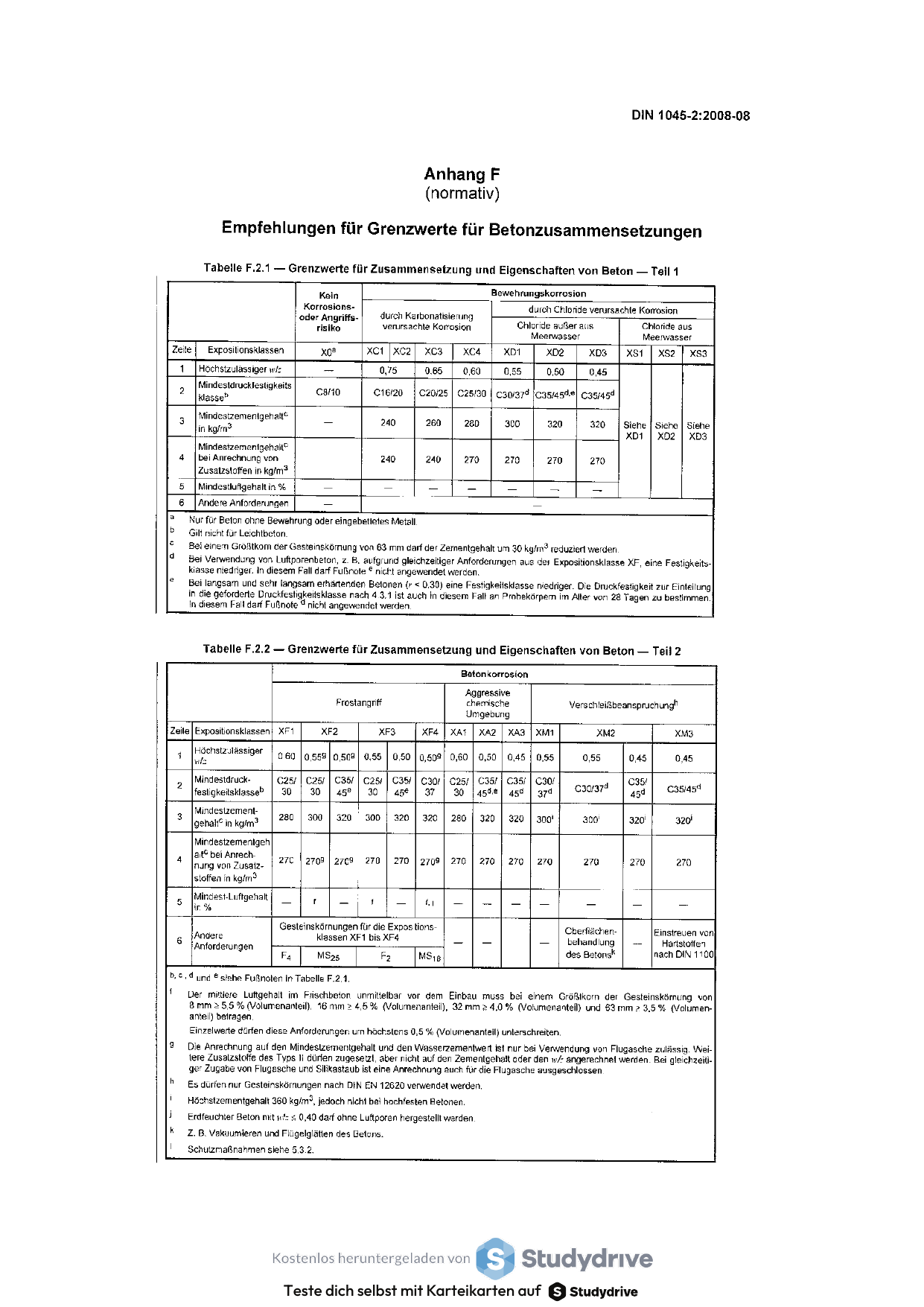

Anhang F — Grenzwerte für Betonzusammensetzungen
