Bearbeite alle Aufgaben. Rechenaufgaben mit den angegebenen Einheiten und in ganzen bzw. sinnvoll gerundeten Zahlen. Für Norm-Aufgaben (Expositionsklassen, Konformitätsprüfung, Betonentwurf) den Anhang weiter unten nutzen. Deine Eingaben werden erst mit dem Kopieren-Button gesammelt.
Bestimmen Sie für die folgenden Druckfestigkeitswerte der 6 Würfel die entsprechende Druckfestigkeitsklasse und füllen Sie die Felder aus. Beachten Sie den Anhang zur Aufgabe (unten auf der Seite).
| Probekörper | fci,cube,wet in N/mm² |
|---|---|
| 1 | 46,1 |
| 2 | 34,9 |
| 3 | 38,0 |
| 4 | 42,6 |
| 5 | 36,6 |
| 6 | 45,1 |
Ermittlungsverfahren
Verfahren:
Kriterium 1
Mittlere Druckfestigkeit: N/mm²
Charakteristische Druckfestigkeit: N/mm²
Druckfestigkeitsklasse:
Kriterium 2
Mittlere Druckfestigkeit: N/mm²
Charakteristische Druckfestigkeit: N/mm²
Druckfestigkeitsklasse:
Geben Sie genau zwei Verfahren an, mit denen der Elastizitätsmodul von Beton zerstörungsfrei bestimmt werden kann.
Die Betondruckfestigkeit ist maßgeblich von der Zementsteindruckfestigkeit und der Gesteinskörnung abhängig. Nennen Sie jeweils genau zwei Einflussfaktoren, die die Zementsteindruckfestigkeit bzw. die Gesteinskörnung beeinflussen.
Zementsteindruckfestigkeit
Gesteinskörnung
Wie ändert sich das Kriechmaß eines Betons bei Änderung der folgenden Parameter?
Die Querschnittsabmessungen eines Bauteils werden verringert. Das Kriechmaß wird .
Eine Gesteinskörnung mit niedrigerem E-Modul wird eingesetzt. Das Kriechmaß wird .
Der Bindemittelgehalt wird verringert. Das Kriechmaß wird .
a) Bezugs-Lagerungsart
Von welcher Lagerungsart wird ausgegangen bzw. liegt den Betondruckfestigkeitsklassen wie C30/37 zugrunde?
b) L7-Lagerung – Satz vervollständigen
Wenn von einer L7-Lagerung gesprochen wird, wird der Betonprobekörper nach dem bis zum 7. Tag bei °Cunter Wasser und anschließend bei °Cund %rel. Feuchte gelagert.

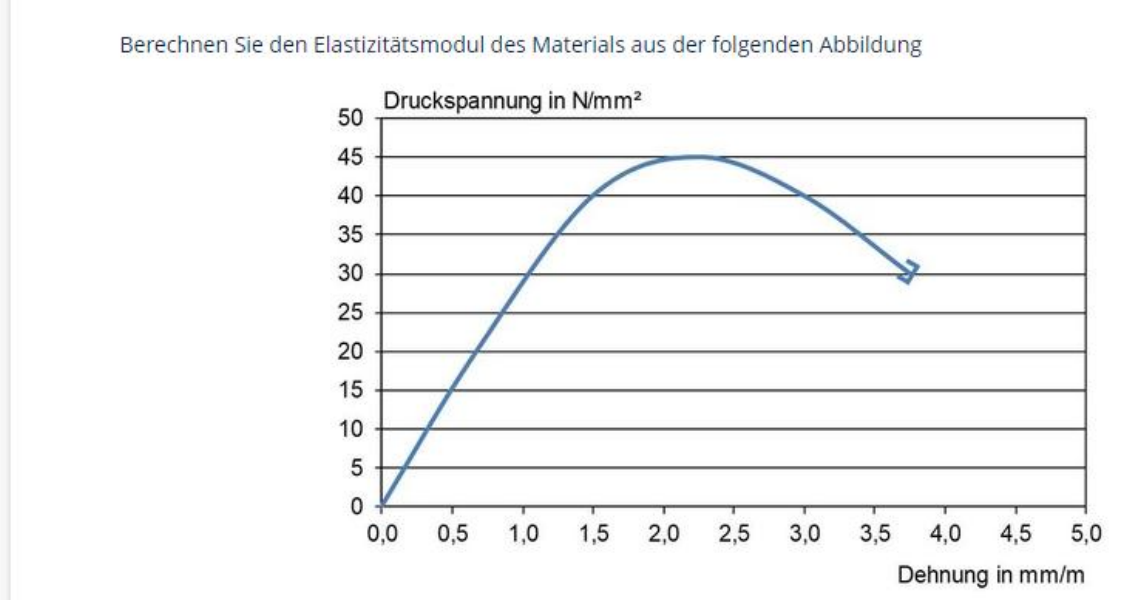

Werten Sie das dargestellte Spannungs-Dehnungs-Diagramm aus.
a) Berechnen Sie den Elastizitätsmodul des Materials aus der Abbildung.
N/mm²
b) Sie stellen eine Säule mit einem Durchmesser von 20 cm und einer Länge von 2,0 m aus dem Werkstoff aus a) her. Geben Sie die maximale Verformung der Säule bei Erreichen der Druckfestigkeit an.
mm
📎 Anhänge zu diesem Block (DIN-Tabellen & Diagramme)

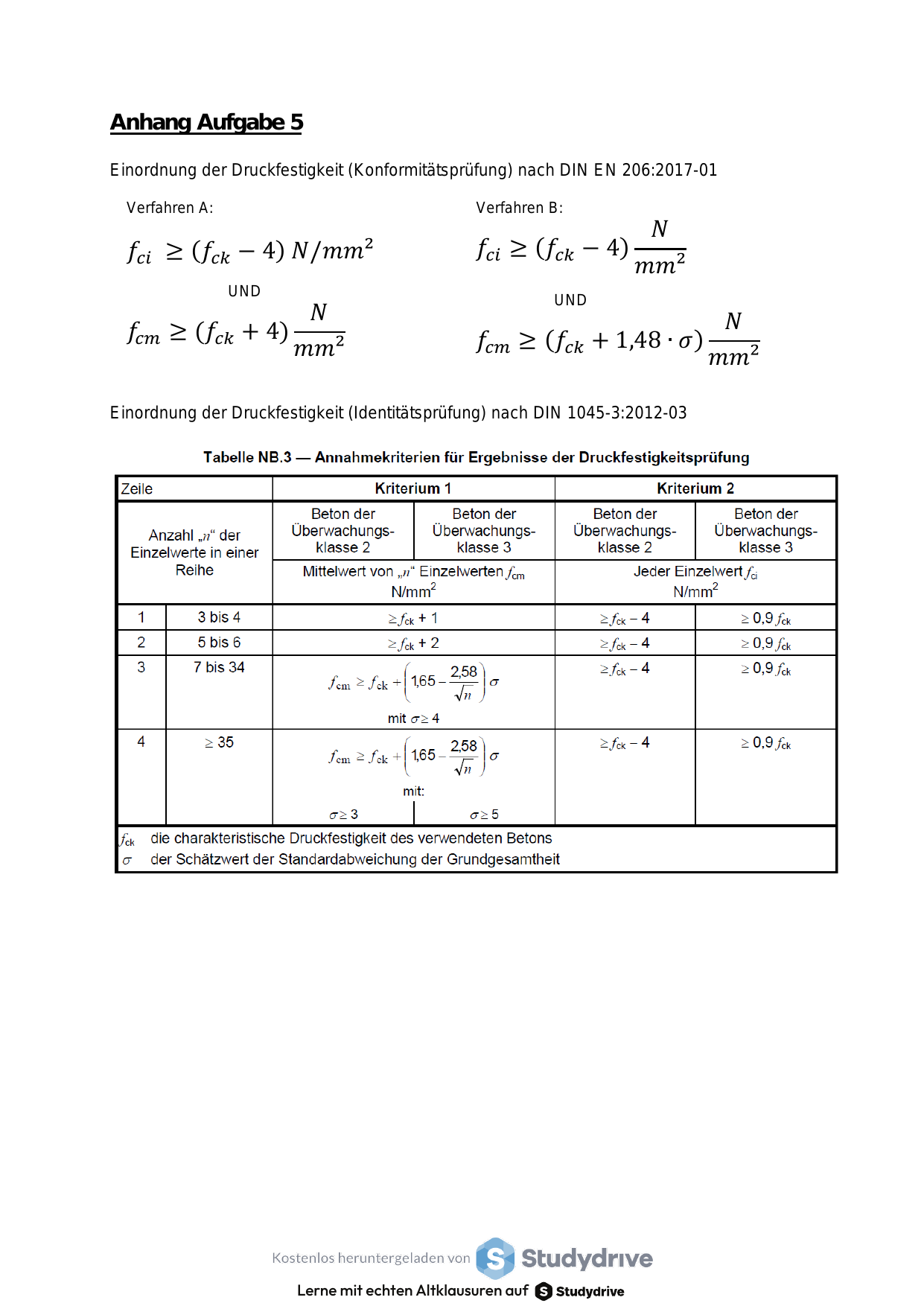

Konformitätsprüfung — Einordnung der Druckfestigkeit (DIN EN 206:2017-01 / DIN 1045-3:2012-03)
